描述
Description

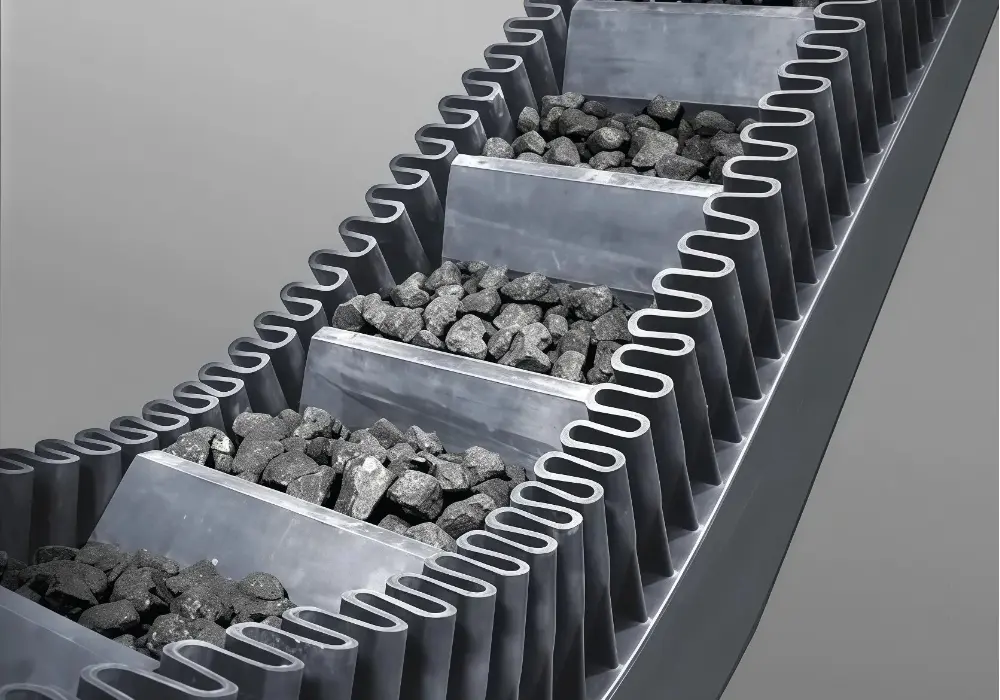

波状挡边带式输送机，俗称挡边机或裙边隔板机，是一种通过在输送带基带上硫化固定的波状挡边和横隔板，形成一个一个“匣形容器”，从而实现大倾角乃至垂直（90°）输送散状物料的设备。
工作原理
Working Principle
物料从尾部装载到由两侧挡边和横隔板形成的“格斗”中，随着输送带运行，这些格斗承载着物料上行。在达到顶点后，输送带绕过滚筒，物料在重力或离心力作用下被卸出。其核心是利用物理围挡来防止物料在陡坡上下滑或洒落。
核心优势
Core Advantages
超大倾角输送能力：可实现从0°到90°垂直的连续输送，极大节省占地面积。
输送能力范围广：通过在带宽、挡边高度、隔板间距上进行调整，可实现从小型到巨型（超过6000吨/小时）的输送量。
经济性好：在同等提升高度和输送量的应用中，其投资和运行成本通常低于多台设备组成的系统。
技术参数
TECHNICAL DATA
典型规格表 (以C型隔板、倾角>60°为例)
| 基带宽度(mm) | 挡边高度 (mm) | 隔板高度 (mm) | 近似料斗容积(L/m) | 参考输送能力范围(t/h) |
|---|---|---|---|---|
| 800 | 160 | 120 | 25-30 | 50-120 |
| 1000 | 200 | 160 | 50-60 | 120-250 |
| 1200 | 240 | 180 | 80-100 | 200-400 |
| 1400 | 300 | 240 | 140-170 | 350-700 |
| 1600 | 300 | 240 | 160-190 | 400-800 |
注：基于物料密度1.0 t/m³，带速1.6-2.0 m/s，填充率75%估算。
横隔板类型与倾角对照表
| 隔板类型 | 示意图 | 适用倾角范围 | 特点与用途 |
|---|---|---|---|
| T型 | 近似“一”字 | ≤40° | 防止物料下滑，用于小倾角增强。 |
| TC型 | T型带副板 | 40°-60° | 副板形成次级料斗，防止物料洒落。 |
| C型 (斗型) | 近似“U”形 | 60°-90° | 最常用，形成完整料斗，用于大倾角及垂直提升。 |
| VS型 | 带导向翼 | 空间转弯机型 | 翼板与导向辊配合，实现三维空间转弯。 |
