描述
Description
管状带式输送机是一种特种带式输送机。输送带在装载物料后，通过一系列特殊布置的多边形托辊组，被强制卷成圆管状，将物料完全包裹在管内进行密闭输送。
工作原理
Working Principle
装料段：输送带以平皮带形式运行，在此处接收物料（类似普通皮带机）。

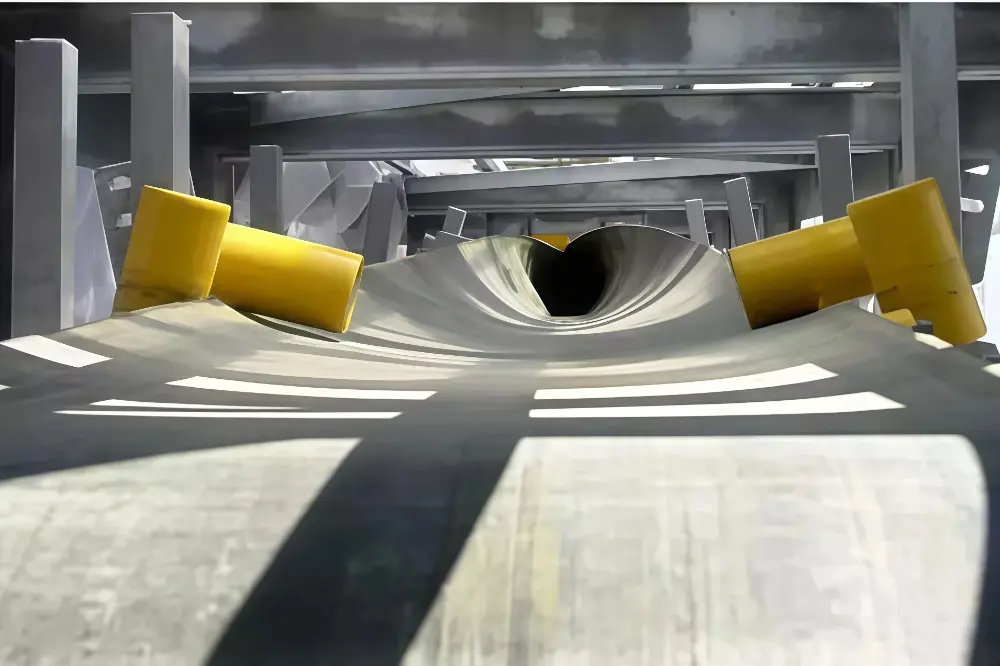

过渡段（成管段）：输送带逐渐经过由平形变为倾斜的过渡托辊组，开始弯曲并包裹物料。

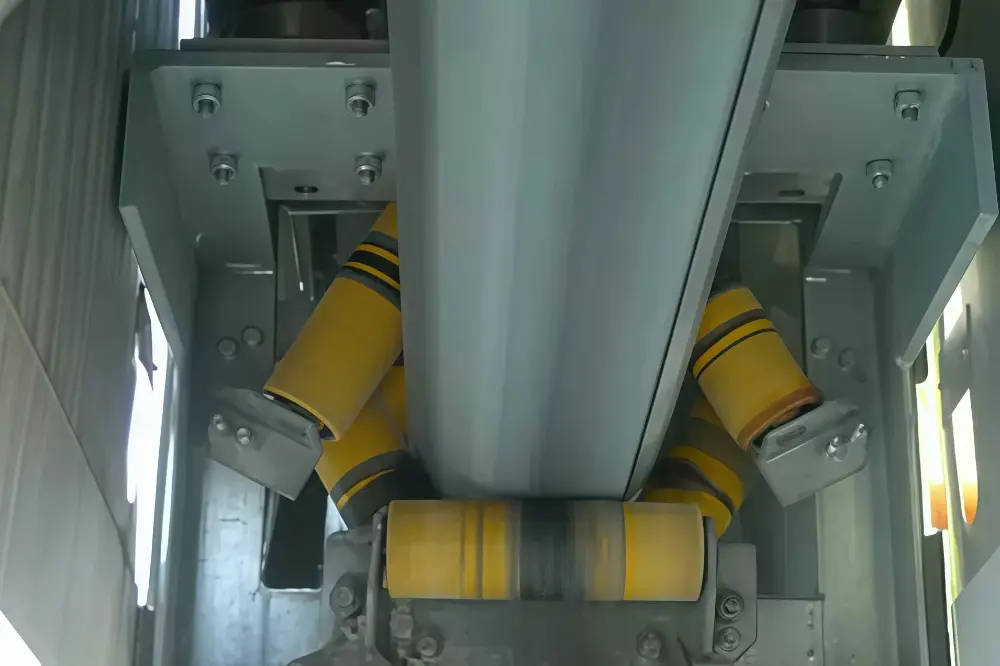

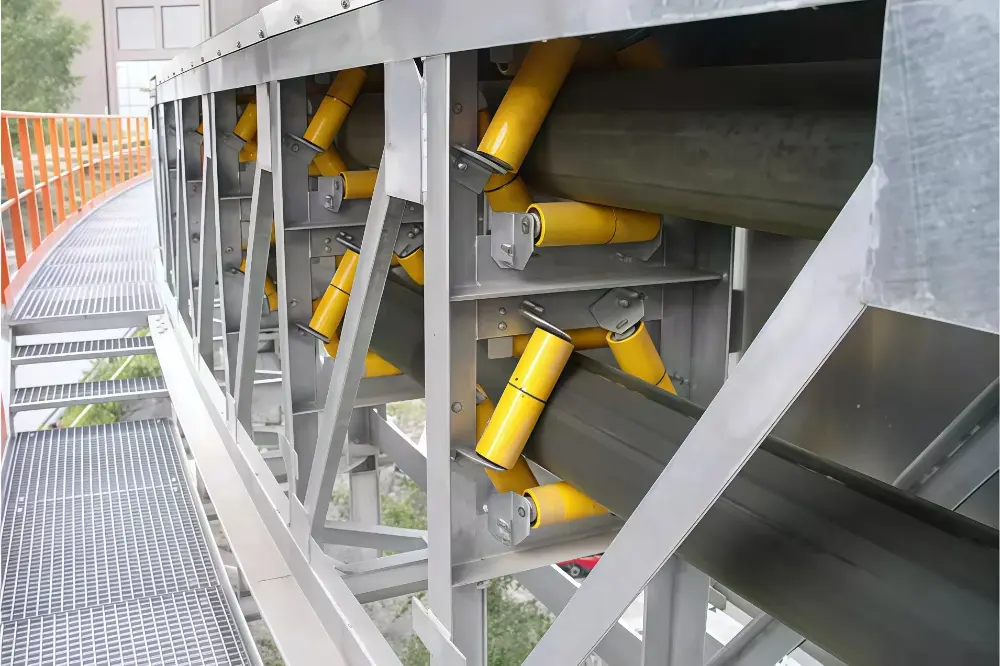

密闭输送段：进入正式管状段，输送带被六边形（或四边形、八边形）布置的托辊组完全卷成圆形管状，将物料密闭其中。
过渡段（展平段）：在机头卸料前，托辊组逐渐将圆管展开，恢复为平带状态。
卸料段：以平带形式通过滚筒卸料。
核心优势
Core Advantages
全封闭输送，环保卓越：无粉尘飞扬，无物料洒落，减少物料损失。

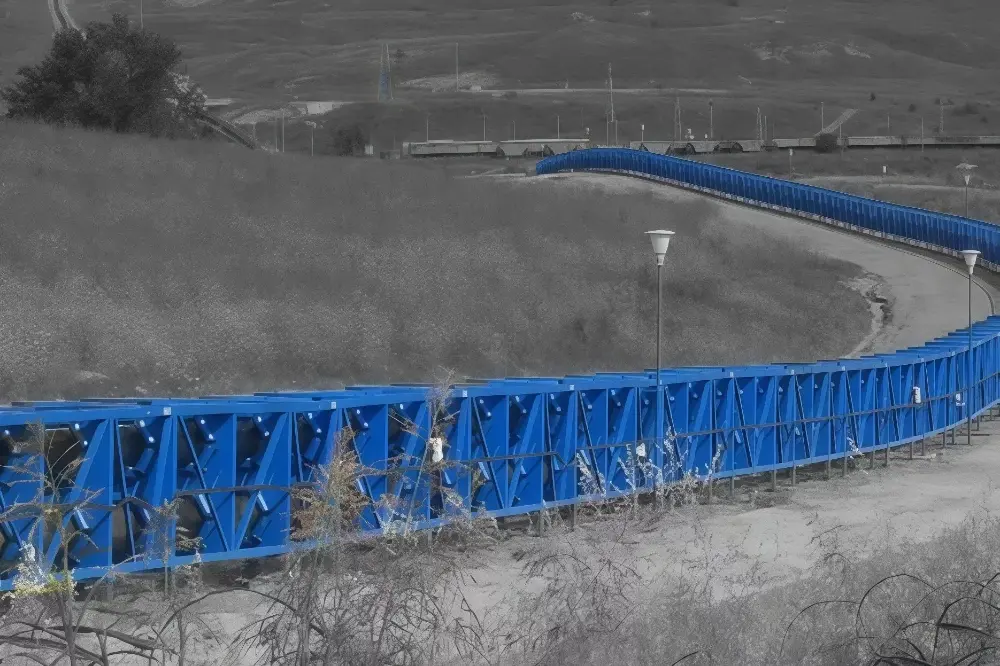

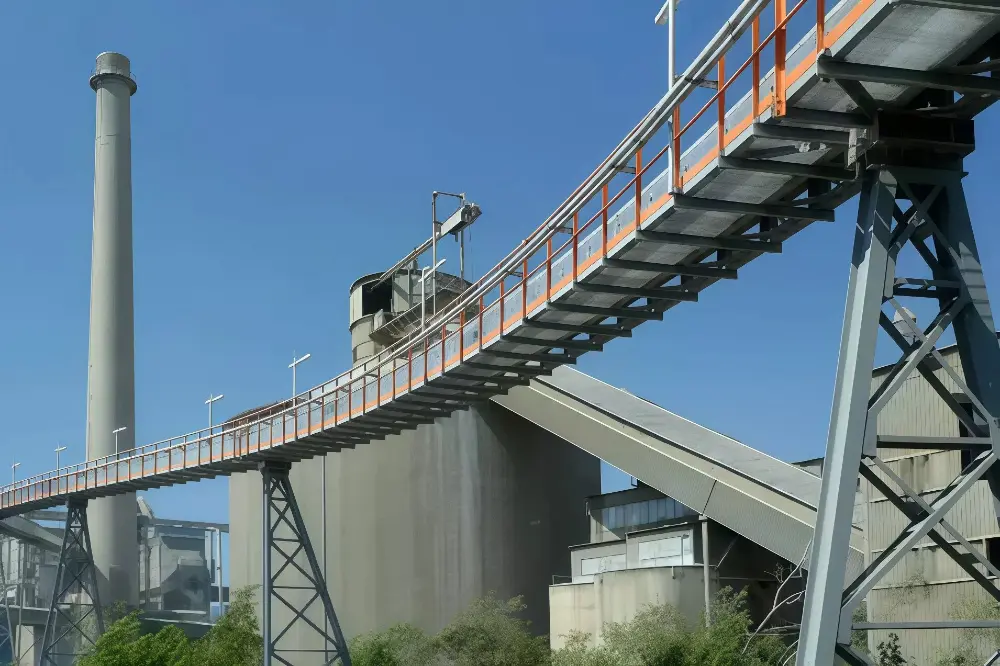

空间布置灵活，适应性强：可三维空间弯曲，小半径转弯，大倾角输送。
输送线隐蔽，美观集成：线路可沿现有工厂布局走向布置，与环境和建筑更好融合。
应用场景
Application
环保敏感区域：穿越城市、居民区、农田、自然保护区等。
输送特殊物料：易产生粉尘的物料(水泥、粉煤灰、矿粉、煤炭、化肥等), 有害物料(化工原料、废渣等), 怕污染的物料(食品、粮食等), 易受天气影响的物料。
技术参数
TECHNICAL DATA
| 公称管径(mm) | 推荐平态带宽(mm) | 近似输送能力范围(t/h) | 适用最大粒度(mm) | 最小水平转弯半径(m) |
|---|---|---|---|---|
| 150 | 650-750 | 30-80 | 50 | ≥ 45 |
| 200 | 850-950 | 80-150 | 70 | ≥ 60 |
| 250 | 1050-1150 | 130-250 | 85 | ≥ 75 |
| 300 | 1250-1350 | 200-400 | 100 | ≥ 90 |
| 350 | 1450-1550 | 300-600 | 120 | ≥ 105 |
| 400 | 1650-1750 | 450-850 | 140 | ≥ 120 |
| 500 | 2050-2150 | 750-1400 | 180 | ≥ 150 |
注：
近似输送能力范围：输送能力基于物料密度1.0 t/m³，带速2.5-3.15 m/s，填充率75%估算。
最小水平转弯半径：此为许用极限值，实际设计推荐采用更大的半径以确保运行稳定。
